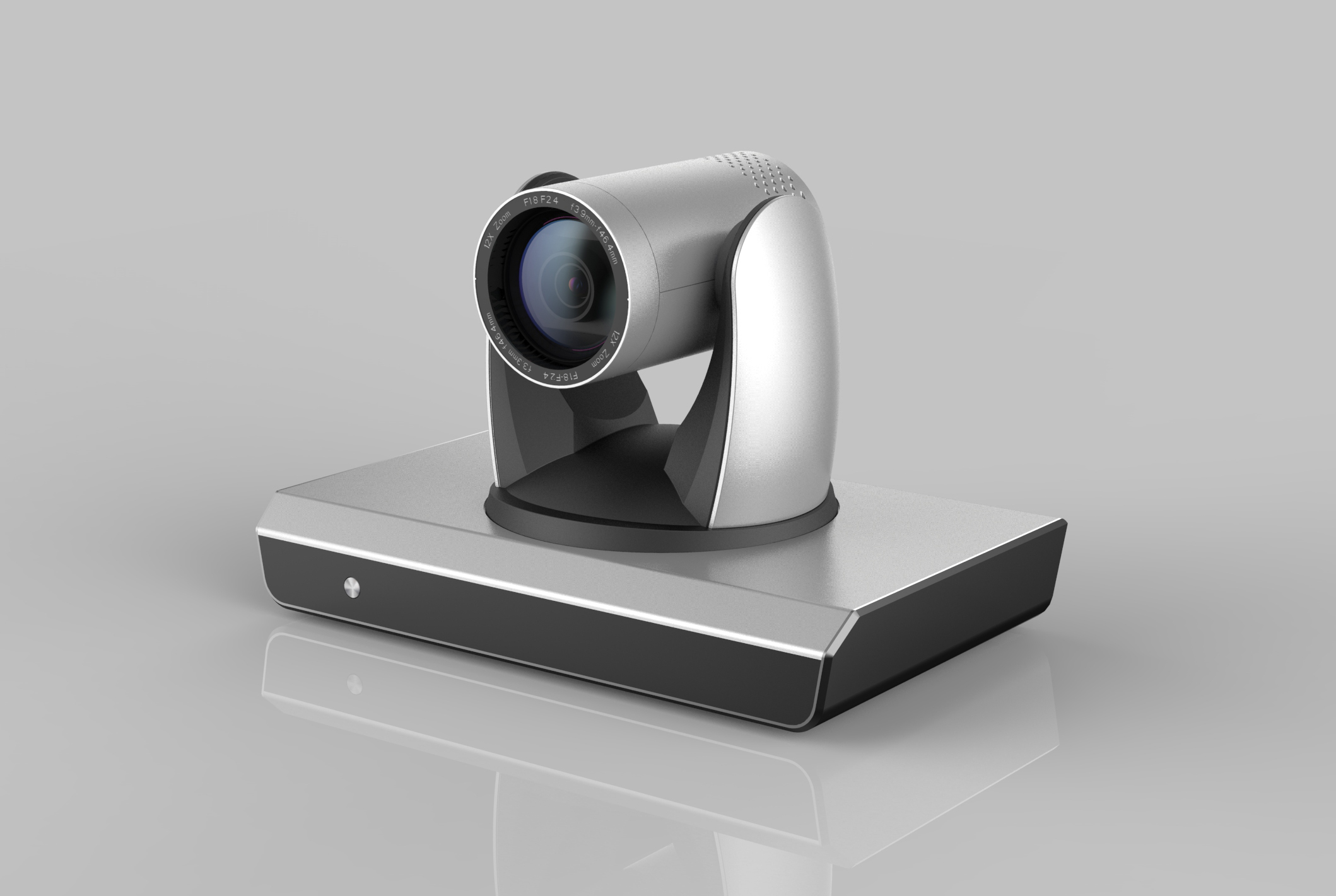

腾创网络TC-UT20一体化视讯开放式终端平台



        TC-UT20为一体化视讯开放式终端平台,设备采用微软操作系统,开机即可自动启动登陆视频会议软件终端,具备多种音视频以及有线无线输入输出接口配置,集音视频交互、桌面共享、多媒体共享、录制等功能于一体,满足用户日常会议、远程培训、远程医疗、协同办公、指挥调度等各种场景的中高端专业应用。

产品特点:

一体化平台集成设计:平台支持音频输入输出;支持一路HDMI输出;支持一路VGA输出;支持LAN接口;2路USB2.0接口;实现了摄像机与会议终端平台的一体化全融合;
内置多种视频输出:摄像机和终端平台通过USB2.0和网络方式内部连接;兼容多种视频会议软件;
精巧设计:采用一体化紧凑型设计,内置摄像头以及多种接口。体积小,接口丰富,连线方便,安装维护简单;
开放式硬件平台以及SDK:全面支持用户二次开发,实现用户定制需求;
1080P全高清:采用1/2.8英寸207万高品质图像传感器,最大分辨率可达1920x1080,输出帧率高达60帧/秒;
广角无畸变镜头:采用72.5°超广角、无畸变摄像机,光学变焦达到12倍,并支持10倍数字变焦;
先进的聚焦技术:先进的自动聚焦算法使得镜头快速、准确、稳定地完成自动聚焦;
低噪声高信噪比:低噪声CMOS有效地保证了摄像机视频的超高信噪比。采用先进的2D、3D降噪技术,进一步降低了噪声,同时又能确保图像清晰度;
多种视频压缩标准:支持H.265/H.264视频压缩;
低功耗休眠功能:支持低功耗休眠/唤醒;
超级静音云台:采用高精度步进电机以及精密电机驱动控制器,确保云台低行平稳、无噪声;

技术参数:
平台输入/输出接口(i3)
网络LAN 100/10BASE-TX
HDMI输出 1路HDMI输出
VGA输出 1路VGA输出
USB接口 2路U2接口,支持外接视频源,支持外接存储设备
音频输入/出 3.5mm线性输入/出
红外遥控接口 通过遥控器控制摄像机
电源接口 DC12V电源插座
开关按钮 开机键

微软平台参数
处理器 Inter(R) Core(TM) i5-4210Y CPU @1.50GHZ  1.50GHZ
安装内存(RAM) 4.00 GB


摄像机、镜头参数
图像传感器 1/2.8英寸高品质CMOS传感器
有效像素 207万、16:9
视频信号

1080P60/50/30/25/59.94/29.97    1080I60/50/59.94
720P60/50/30/25 /59.94/29.97
视频压缩格式 H.265、H.264
镜头光学变倍 12倍光学变倍; f=3.9~46.8mm
视角 6.3°(窄角)~72.5°(广角)
光圈系数 F1.8 ~ F2.4
最低照度 0.5Lux(F1.8, AGC ON)
数字变倍 X10
数字降噪 2D﹠3D数字降噪
白平衡 手动/自动/一键白平衡/3000K/3500K/4000K/4500K/5000K/5500K/6000K/6500K/7000K
聚焦 自动/手动/一键聚焦
光圈、快门 自动/手动
背光补偿 开/关
动态范围 关/动态等级调整
视频调节 亮度、色度、饱和度、对比度、锐度、黑白模式、伽马曲线
信噪比 >55dB
控制协议 UVC协议


云台参数
水平转动 -170°~+170°
俯仰转动 -30°~+30°
水平控制速度 0.1 ~100°/秒
俯仰控制速度 0.1~80°/秒
预置位数量 255个(遥控器10个)
预置位速度 水平:100°/秒,俯仰:80°/秒
其它参数
电源适配器 AC110V-AC220V转DC12V/5A
输入电压 DC12V±10%
输入电流 1.5A(最大)?
功耗 18W ?
储藏温度 -10℃~+60℃
储藏湿度 20%~95%
工作温度 -10℃~+50℃
工作湿度 20%~80%
尺寸(宽X高X深) 267.4mmX160mmX170.5mm
重量(约)
使用环境 室内



尺寸图(单位:mm)
